![河北博威建材有限公司-[唯一官方網站]](http://www.cico-sy.cn/statics/webcss/images/logo.png){kind=logo}
JS170-1型快硬（微膨脹）耐火可塑料
發布時間：2018-07-18 09:05:55
產品介紹
JS170-1型快硬（微膨脹）耐火可塑料，是2000年后我公司生產的集耐火澆注料與耐火可塑料優點于一體的新型耐火材料，是2001年2月通過部級鑒定的新成果。它們是耐熱、高強、速凝，便于現場施工操作的氣硬性材料；也是電廠鍋爐密封的理想材料，還是石油、化工、冶金等行業熱工設備適宜的耐熱材料。經技術檢測和現場使用證明其理化性能及施工性能均超過國內同類產品。該材料適用于火電廠鍋爐的各個部位。如爐頂、爐墻的澆注，管子稠密交錯處，管子穿墻、側包墻、爐煙管道等部位，以及局部爐墻的修補密封等。同時也是適合其它熱工窯爐的砌筑。
主要特點
該材料為單組分袋裝粉料，備料簡單，便于儲運、施工。現場使用時只需按規定加入適量水，拌和均勻即可使用。
凝結時間適當：常溫下4-10小時范圍內凝固。
高使用溫度為1400℃。長期使用溫度為1200℃
常溫粘塑性好，和易性好；
強度高、無裂紋、抗剝落性好，耐腐蝕；
可配制成粗、中、細不同粒級的物料，以便于澆注、搗打、可塑成型等不同的施工方法。
短時間固化后，就不怕雨水沖刷、侵泡；
該產品為袋裝粉料，便于儲運和運輸，比一般可塑料，節約用量1/4左右；

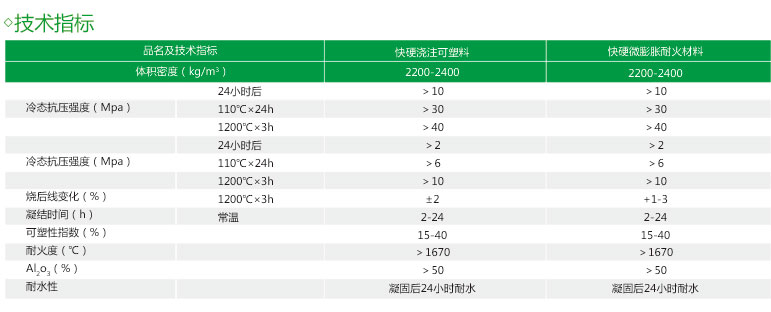

施工方法
施工方法
*加水混合
機械混合 先將袋裝料投入攪拌機內，加水10-12%，混練5-7分鐘后，靜置3分鐘，再混練5-7分鐘即可出料；出料后如果物料無粘塑性，再靜置3-5分鐘，待物料與水反應充分，顯現出粘塑性后，方可使用。
*人工攪拌
先將袋裝料倒在攪拌機場地，加水10%-12%，人工混合均勻，困料5-10分鐘后，如果物料無粘塑性，再混合3-5分鐘，待料與水充分反應后再攪拌一次，待物料顯現出粘塑性后方可使用。例：4袋料（100公斤），加水10-12公斤。
*施工
施工面上不得有油、土、浮灰及其他污物等，不宜過分潮溫（含水）。
成型可采用振動、搗打或拍打的方法施工，不可涂抹。注意使物料返漿，成為一體。該材料粘結性較強，若使用模具等成型時，為了便于脫模，應采用塑料薄膜等將模具與材料隔開。
工具使用后應及時用水沖洗干凈。成型后24小時內避免淋水或用水沖刷。
應自然干燥養護。成型后強度增長較快，按既定時間凝固后，就可達到10MPa以上，可以進行下一道工序的施工。
*烘爐
該材料的烘烤制度與施工制作的方法、襯體厚度及使用條件等因素有關，總的原則是在200℃之前要緩慢升溫和保溫，以便襯體的水分充分排除。
注意事項
袋裝料切勿受潮、淋雨，在干燥通風處可存放一年，料受潮結塊后，不能使用；加水量不可過多，否則強度降低。
袋裝料切勿受潮、淋雨，在干燥通風處可存放一年，料受潮結塊后，不能使用；加水量不可過多，否則強度降低。
